一、电熔焊接

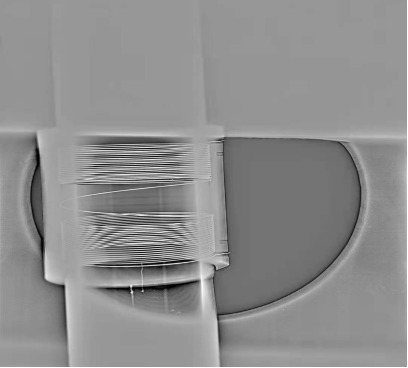

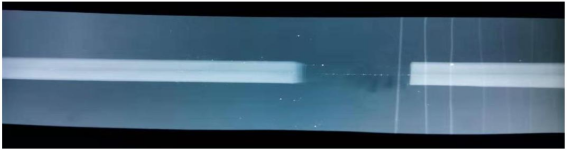

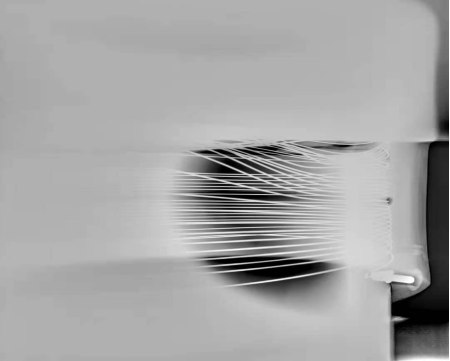

电熔焊接的不合格焊口，分冷焊和过焊，冷焊为焊口熔融部分吸热不足，与母管缠绕不充分，致使焊接强度不够。过焊，顾名思义，吸热过多，使电阻丝塌落，管套中出线分层，管套强度降低，直接导致焊口强度不够。 图1为2021-4，在广西广投燃气工程中，拍摄的电熔焊接照片，电阻丝塌落，说明吸热时间超过焊接标准。 图2为管套本身电阻丝不合格，国家标准对电阻丝排布的均匀性有明确规定。

二、热熔焊接

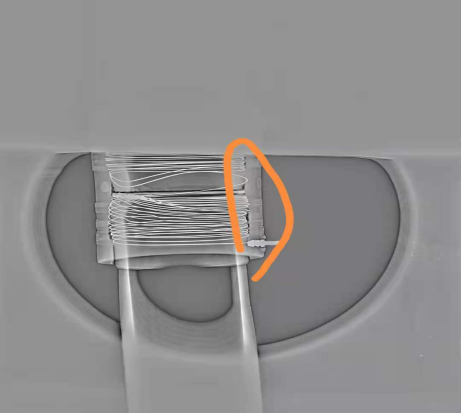

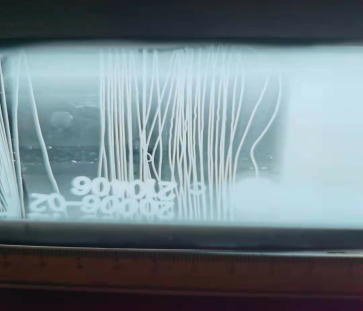

热熔焊接的不合格焊口，也分冷焊和过焊，尤其以冷焊危险性最大。冷焊为焊口熔融部分吸热不足，相互缠绕的动力不足，产生脆性断裂，致使焊接强度不够。过焊，顾名思义，吸热过多，翻边尺寸不符合国家标准，圆度变形塌落，当然过焊还有其它问题。 图3为冷焊（专为广西燃气工程做的试块） 图4为2021-4，在广西广投燃气工程中，拍摄的热熔焊接照片。这是一个明显的冷焊缺陷，由于吸热时间不足，致使熔融部分不能充分吸收变形，造成分子团被挤压后体积不能还原，在焊口处形成由密度变化而产生的白条形状的线条，该白线条，可随吸热时间的加长，可由粗实线逐渐变为白点状，直至消失

某省特检院提供试块，采用X射线拍摄的片

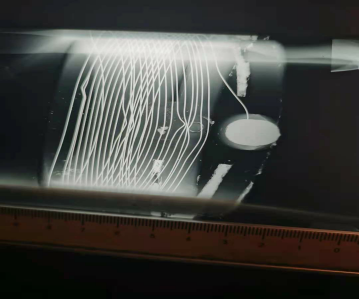

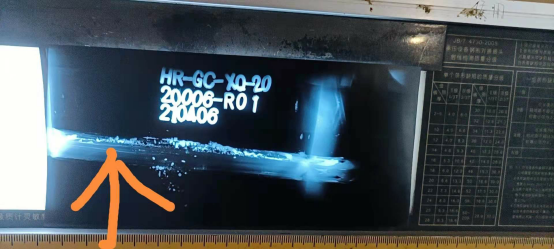

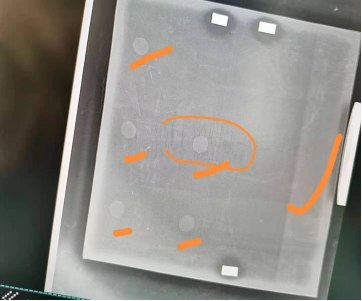

图-1冷焊 图-2人为制造的一个小孔洞（焊接本身为合格焊口） 图-3过焊

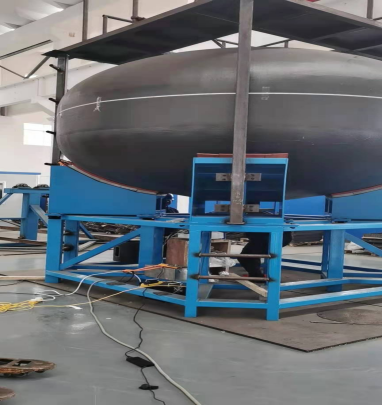

碳纤维储罐

图-1碳纤维储罐 图-2缺陷检测结果，缺陷清晰可见

总结：

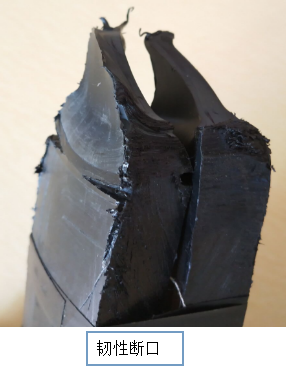

PE管热熔接头中未充分熔合缺陷，虽然实现了熔接连接， 但其机械强度仅仅达到合格熔接接头的约1/2-1/3左右。 合格热熔接头力学性能试验断口为韧断断口,过焊与冷焊形成的未充分熔合热熔接头为脆断断口。

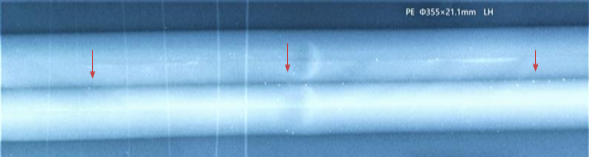

PE热熔接头中缝位置显浅黑色，未充分熔合缺陷显白色， 实践证明当中缝黑度D超过2.5时缺陷影像很难分辨。 根据上述实践，我们总结出以下规律： 1、以单壁10mm左右的PE管，单壁透照，能拍摄出其中的缺陷，该机器视为合格的机器。 2、根据现场被拍照的管道直径、壁厚等条件，先做试块，模拟缺陷，找准机器的KV、mA和焦距等条件。 3、拍摄胶片时，应采用不低于100mA * min。这是PE密度决定的。
